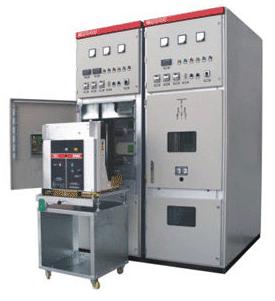

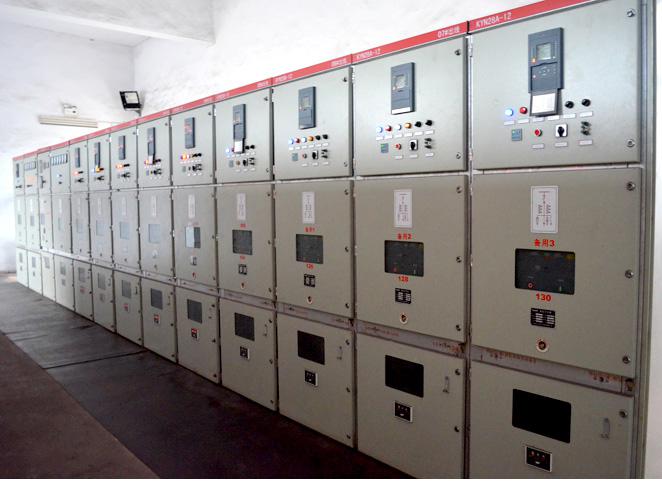

KYN(SGM-GK28)-12型

KYN(SGM-GK28)-12型鎧裝移開式戶內交流金屬封閉開關設備適用于10kV三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。開關設備的可移開部分可配置真空斷路器和真空接觸器等元器件。

產品符合GB3906《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》、GB/T 11022《高壓開關設備和控制設備標準的共用技術要求》、DL/T404《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》DL/T 593《高壓開關設備和控制設備標準的共用技術要求》等標準規定。

使用場所及使用要求

環境溫度：最高溫度+40℃、最低溫度-15℃、日平均值不大于+35℃；

環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%，溫度聚降時，可能凝露；

海拔高度：不高于1000m

地震烈度：不超過8度

安裝場所：沒有火災、爆炸危險，沒有嚴重污穢、化學腐蝕及劇烈振動的場所；

對特殊工作條件，由制造廠與用戶協商并按標準進行修正。

型號、規格系列及其說明

KYN(SGM-GK28)-12/□-□型鎧裝移開式戶內交流金屬封閉開關設備

K —金屬鎧裝

Y—移開式

N—戶內

SGM-GK—企業代號

28—設計序號

12—額定電壓(kV)

□—額定電流(A)

□—額定短路開斷電流(kA)

主要技術參數

名稱	單位	數據
額定電壓	kV	12
額定電流	A	1250、1600、2000、2500、3150、4000
額定頻率	Hz	50
1min工頻耐受電壓	kV	(極間、極對地/斷口)42/48
雷電沖擊耐受電壓		(極間、極對地/斷口)75/85
額定短路開斷電流（斷路器）	kA	20、25、31.5、40
額定短路關合電流(峰值)（斷路器、接地開關）		40、63、80、100
額定短時耐受電流		20、25、31.5、40
額定峰值耐受電流		40、63、80、100
額定短路持續時間	s	4
防護等級		外殼IP4X 斷路器室門打開為IP2X
內部燃弧等級		IAC
運行連續性喪失等級		LSC2B

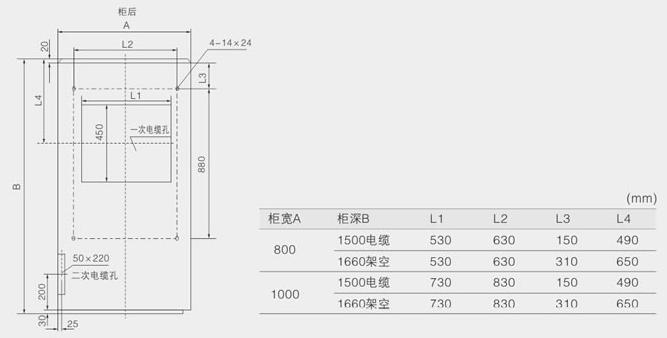

柜體尺寸（寬X深X高）	mm	≤1250A	800×1500×2300
		>1250A	1000×1500×2300
		架空進線	深度改為1660
額定操作電壓	V	按技術規范要求

主要技術特點

1、柜體結構采用敷鋁鋅鋼板經多重折彎組裝而成，精度高、重量輕、機械強度高、抗腐蝕及氧化心梗強；2、開關設備分為母線室、電纜室、斷路器室、儀表室，各隔室完全采用金屬鎧裝徹底分隔。除儀表室外，其余隔室均設獨立的泄壓通道；3、所有電氣設備的操作均可在柜門關閉狀態下進行；4、柜殼密封度高，防護等級IP4X；5、強制性機械“五防”聯鎖簡單、穩定、可靠，可有效防止誤操作；6、可配用希格瑪公司生產的VD5、VS1及進口3AH5、VD4、VPR等彈簧及永磁真空斷路器，手車互換性程度高，真空斷路器及其操動機構僅需少量維護；

7、二次線敷設于尺寸寬裕的線槽內，工藝美觀，便于接線；

8、電纜室有充裕的空間，可聯接多根電纜，同時可以觀察到電纜室安裝情況；

9、快速合分的接地開關具備短路關合能力，用于主回路接地；

10、可與各種功能單元柜直接并柜無需增加轉接柜。

采購須知（注：即簡要說明采購時，需方須提供的基礎數據）

1、主回路方案及單線系統圖、排列圖及平面布置圖；

2、二次原理及接線圖、端子排列圖（若無端子排列圖按制造廠端子排編排）；

3、開關柜電器元件的型號、規格及數量；

4、電氣設備匯總表；

5、母線橋結構形式及尺寸等要求；

6、特殊環境條件的要求；

7、附件及備品備件的種類和數量。
